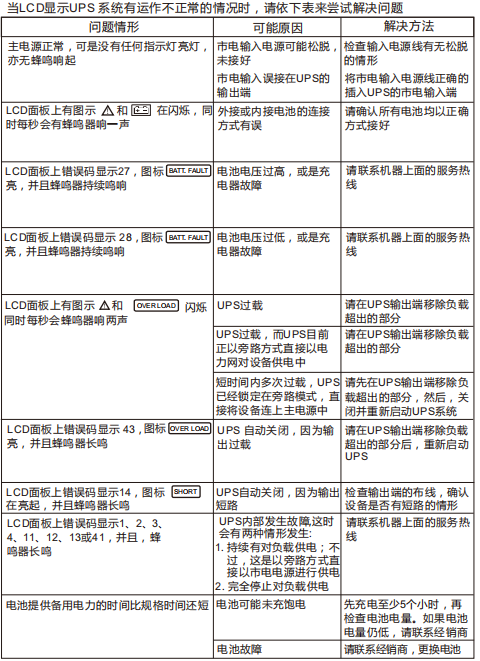

1. 引言 不间断电源（Uninterruptible Power Supply, UPS）是保障关键设备（如服务器、医疗设备、工业控制系统等）在断电或电压异常时持续运行的核心设备。由于其内部包含高电压电路、蓄电池及复杂控制模块，维修需遵循严格的安全规范和技术流程。本文档旨在提供UPS电源维修的基础指导，涵盖常见故障诊断、维修步骤及预防性维护建议。 2. UPS电源概述 UPS电源主要分为三类： - 后备式UPS：市电正常时直接供电，断电时切换至电池逆变供电。 - 在线式UPS：始终通过逆变器输出纯净正弦波，供电质量高。 - 在线互动式UPS：结合前两者特点，支持电压调节功能。 核心组件： - 整流器/充电器：将交流电转换为直流电并为电池充电。 - 逆变器：将直流电转换为交流电输出。 - 蓄电池组：提供后备电力（通常为铅酸电池）。 - 控制电路：监测电压、频率并管理切换逻辑。 3. 维修安全注意事项 - 断电操作：维修前必须断开市电输入、电池组及负载，并确认电容已放电。 - 电池风险：蓄电池可能释放可燃气体，需避免短路或火花。 - 个人防护：佩戴绝缘手套、护目镜，使用防静电工具。 - 专业资质：高压电路和复杂故障需由认证工程师处理。 *4. 常见故障诊断与维修方法** 故障1：UPS无法开机 - 可能原因： - 输入电源异常（如市电断电、保险丝熔断）。 - 电池电量耗尽或老化。 - 控制板故障。 - 维修步骤： 1. 检查输入电压及保险丝状态。 2. 测量电池电压，若低于标称值80%则更换电池。 3. 重置UPS或更新控制板固件。 故障2：电池无法充电 - 可能原因： - 充电电路故障（如整流器损坏）。 - 电池组内部短路或硫化。 - 温度传感器异常。 - 维修步骤： 1. 用万用表检测充电器输出电压是否正常（通常为电池额定电压的1.1~1.2倍）。 2. 断开电池，单独测试充电电路。 3. 更换老化电池或修复温度传感器。 故障3：输出电压异常 - 可能原因： - 逆变器IGBT/MOSFET损坏。 - 输出滤波电容失效。 - 负载过重或短路。 - 维修步骤： 1. 断开负载，测试空载输出电压。 2. 使用示波器检测逆变器输出波形是否畸变。 3. 更换损坏的功率器件或电容。 故障4：UPS频繁切换至旁路模式 - 可能原因： - 过载或瞬时浪涌。 - 逆变器散热不良。 - 控制逻辑错误。 - 维修步骤： 1. 检查负载功率是否超过UPS额定容量。 2. 清洁风扇或更换散热器。 3. 复位控制板或更新固件。 5. 维修流程与工具** 标准维修流程： 1. 初步检查：确认故障现象，记录报警代码（如有）。 2. 断电与放电：断开所有电源，对高压电容放电。 3. 分段测试：按模块（整流器、逆变器、电池组）逐一排查。 4. 更换部件：使用原厂或兼容备件替换故障组件。 5. 功能验证：通电测试，模拟断电场景验证切换逻辑。 常用工具： - 数字万用表、示波器、绝缘测试仪。 - 电池内阻测试仪、红外热成像仪（检测过热点）。 - 防静电焊接设备、原厂诊断软件。 6. 预防性维护建议 - 定期检查： - 每月检测电池电压和内阻，每年进行容量测试。 - 每季度清洁内部灰尘，检查风扇运转状态。 - 环境管理： - 保持环境温度在20~25°C，湿度低于80%。 - 避免阳光直射或靠近热源。 - 负载管理： - 确保负载功率不超过UPS额定容量的70%。 - 避免接电感/容性负载（如电动机）。 - 电池更换周期： - 铅酸电池：3~5年. 7. 结论 UPS电源维修需结合电气知识、实践经验及严格的安全规范。对于复杂故障（如控制板程序错误、多模块协同故障），建议联系原厂技术支持或授权服务商。定期维护可显著延长UPS寿命，降低意外停机风险。 附录： - 伊特恒科1-3KVA LCD屏UPS常见报警代码对照表 - 原厂服务联系方式 伊特恒科UPS全国服务热线：400-716-1206 注：本文档为通用技术指南，具体操作请参考产品提供的使用手册。
